一、简介
LD8600 总线式智能型电话系统，是北京利达科安电子技术研究所新推出的产品，它可广泛用于建筑的消防电话和现场监听。由于它结合了先进的计算机技术和电话通讯技术，给安装、使用和维护带来极大的便利，并且大大提高了系统的可靠性。与本所研制的LD7600 总线式广播系统配合使用，改变了以往两系统完全独立，将它们有机的结合，增强了实用性。

二、前面板介绍
1. 录音机带仓按钮:
按下按钮，录音机带仓门打开，可放入、取出录音带。
2.时间操作区:
(1)录制：
按 键，录制灯亮，此后录音时，将在录音带录下时间标记。系统初始时录制灯处于打开状态。
(2)搜索：
按 键，搜索灯亮，此后放音，录音带录有的时间标志，在显示窗上显示。
(3)校对：
按 键，校对灯亮，此状态可修改电话系统的内部时钟。
3. 音量操作区:
(1)减小音量：
按音量 键，将减小扩音机的输出音量，音量显示光柱向左退。
(2)增加音量：
按音量 键，将增加扩音机的输出音量，音量显示光柱向右长。音量控制由低向高共分八级。

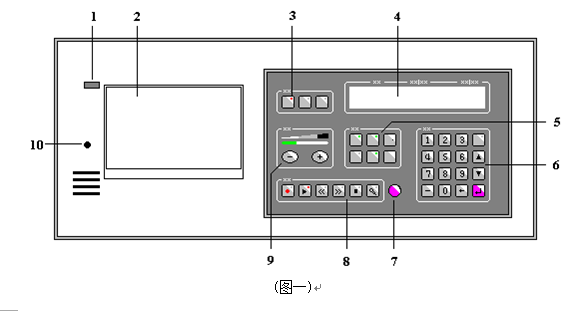

前面板图：见示意图(图一)

(图一)
1. 录音机仓门开关           6. 数字输入区
2. 录音机磁带仓             7. 复位键
3. 时间操作区               8. 录音机操作区
4. 数据显示区               9. 音量调节区
5. 电话功能操作区          10. 值班话机插孔

4.录音机操作区：
(1)录音：
按 键，录音灯亮，进入录音状态。
(2)放音：
按 键，放音灯亮，进入放音状态。
(3)快退：
按 键，快退灯亮，磁带快速后倒。
(4)快进：
按 键，快进灯亮，磁带快速前进。
(5)停止：
按 键，停止灯亮，停止录音机正在进行的一切操作。
5.麦克风开关:
按 键，麦克风灯亮，开启主机的内置喇叭，当接通电话后，可直接听到电话线上的声音。
6.电话功能操作区：
(1)监听设置：
按 键，监听设置灯亮，进入监听设置状态；再按 键，监听设置灯灭，退出监听设置状态。详细操作见主要功能使用说明的相应部分。
(2)查询：
按 键，查询灯亮，进入模块查询状态；再按 键，查询灯灭，退出模块查询状态。详细操作见主要功能使用说明相应部分。
(3)自动录音：
按 键，自动录制灯亮，系统进入自动录制状态；此后值班话机一摘机，系统将自动录制操作者的所有通话；值班话机挂机，系统自动停止录音，但仍处在自动录制状态；再按 键，自动录制灯灭，自动录制功能取消。
(4) 号码设置：
按 键，号码设置灯亮，与其它键组合使用可为一个接口模块设置通话地址；再按 键，号码设置灯灭，号码设置完成。
(5) 区域、位置操作：
区域、位置作为组合功能键，将在后面详细介绍。
7.复位键：
主机工作不正常时，按 键，主机重新运行。
8. 输入操作区：
(1) 数字键：
按 ～ 键，在输入允许状态下，将在窗口上显示该数字。
(2)负号键：
按 键，代表建筑物地下部分。
(3)退格键：
按 键，擦掉窗口左边一个字符。
(4) 回车键：
按 键，确认输入的命令。
(5) 上翻页键：
按 键，向前翻看数据。
(6) 下翻页键：
按 键，向后翻看数据。
9.摘机键:
按 键，摘机灯亮，值班话机摘机；再按 键，摘机灯灭,值班话机挂机。

三、主要功能使用说明

主机工作后，按任何键，内置喇叭鸣响，显示窗口数字闪动一下，用来确认操作是否有效。当开启麦克后，按键没有鸣响，按过数字键后，窗口将不再闪动。

1.时间显示：
开机后，窗口立即显示当前时间。按 键，显示年、月、日；按 键，显示时、分、秒。
2. 时间校对：
按 键后，校对灯亮，窗口显示当前年、月、日。按照显示的格式输入要修改的年、月、日时间后，按 键（若不需要修改年、月、日，直接按 键），窗口显示时、分、秒，按显示的格式输入要修改的时、分、秒时间后,按 键（若不需要修改时、分、秒，直接按 键），校对灯灭，时间校对完成。
3. 录音：
按 键后，将值班话机和电话线路上的声音信号录在磁带上，时间录制灯亮时，将记录发出声音的时间。若磁带上防抹音片被挖掉，则录音机不工作。
4. 放音：
按 键后，磁带进入放音工作状态。若搜索灯亮，进入时间搜索，对录有时间标记的磁带，每隔大约5秒，在窗口上显示磁带录制的时间。从主机内置的喇叭中，可听到磁带上录制的声音。
5.号码设置：
电话接口模块(LD6805)地址设置：
LD6805 接口模块的方位，用区域和位置两个参数表示：
例如：2楼东，可以表示为02区01位置；
2楼中，可以表示为02区02位置；
地下二层中，可表示为-2区02位置。
区域和位置的数字表示，必须在 -9～98 范围内，一定要输满两位数字。某区域、某位置的模块对应一个地址，为了操作维护方便，地址编号-好连续，且 LD8600 主机区域位置和地址要与 LD6805 接口模块所放置的位置和设置的地址相对应。

按 键，窗口显示--条数据内容，例如：


按 、 键可翻看其它数据内容。
要修改某项数据内容，可翻至该项数据。例如：图中02区03位置01地址修改为03区域02位置04地址，可以按下列步骤：

修改前：
按 ：


按 后，显示下一项数据。
要增加数据，用 翻至空白页，例如显示全为0。按照上述步骤操作即可；要退出此状态，按 键。
6.主机呼叫 LD6805 接口模块：
号码设置好后，退出号码设置状态，按 键后，窗口显示--条数据项，例如：

（02区域03位置地址为01的模块正常，未打开）

按 、 键，可查看前后数据项，左边两个灯亮时，表示该地址模块工作正常，在显示某一项时，按 键，将自动呼叫相应的接口模块，本例的显示改变如下：


（02区域03位置地址为01的模块已打开）

再次按 键，将自动关断相应的接口模块，同时窗口恢复成初始状态。窗口中左边两个显示灯亮时，表示与该地址对应的模块已正确接入总线；否则，该地址模块有故障或不存在。窗口中右边两只显示灯亮时，表示该地址指定的接口模块，处于通电状态；否则为关闭状态。当该模块处于通电状态时，该模块内的蜂鸣器鸣响，此时模块联接的电话或插孔电话摘机，模块内的蜂鸣器停止鸣响，主机内置喇叭振响，值班话机摘机后，主机内置喇叭停止振响，值班话机既可与模块联接的电话或插孔电话实现通话。
7.LD6805 接口模块呼叫主机：
系统在时间显示状态时，模块联接的电话或插孔上电话摘机，模块自动处于打开的状态，主机内置喇叭振响，值班话机摘机后，主机内置喇叭停止振响，窗口显示该模块数据如下：


（02区域03位置地址为01的模块已打开）

此时值班话机即可与模块连接的电话或插孔电话实现通话。模块连接的电话或插孔电话挂机后，值班话机挂机，模块自动处于关闭状态，系统自动恢复到时间显示状态。
8.监听：
按 键，监听设置灯亮，进入监听状态，窗口显示--条数据项，例如：


（02区域03位置地址为01的模块正常，未打开）

按 、 键，可查看前后数据项，在显示某一项时，按 键，将自动接通相应的接口模块，本例的显示改变如下：


（02区域03位置地址为01的模块已打开）

再次按 键，将自动关断相应的接口模块，同时窗口恢复成初始状态。窗口中左边两个显示灯亮时，表示与该地址对应的模块已正确接入总线；否则，该地址模块有故障或不存在。窗口中右边两只显示灯亮时，表示该地址指定的接口模块，处于通电状态；否则为关闭状态。当该模块处于通电状态时，此时模块连接的监听插孔处于通电状态，即其监听麦克风处于打开状态。此时主机按 键，打开主机内置喇叭，即可监听该监听插孔周围的情况。再按 键，关闭主机喇叭，停止监听。再按 键，监听设置灯灭，退出监听状态。
注意：监听结束后，应及时关闭接口模块。

9.储存数据:
数据存储区分为临时存储区和永久保存区，前者在主机关闭后丢失，后者永久保存。
按    和 ，将临时存储区的重要数据放入永久保存区。当修改完数据退出时，自动进行此项操作。

10. 删除数据：
 若想清除所有永久数据，重新输入新的内容，按    和 ，再按 键。此后，按照数据修改操作即可。

11. 线路干扰度测试：
按    和 后，主机进入线路干扰度测试，干扰度强度从00～99，数值越大，线路干扰越强。


退出测试，按 键。

注意事项
.注意24VDC电源的极性。
.不要频繁的开关电源。
