2.1 开机、关机与自检

当调试工作完成后,用户就可以按以下顺序进行开机操作了:
 打开联动电源和火灾显示盘电源的主备电开关。
 打开主机电源的主备电开关。
 打开控制器的工作开关(在DC-DC变换模块上)。


完成以上操作后,系统上电进行初始化(画面显示如图4-1所示)。初始化完成后进入对运行记录、隔离信息、联动公式、声光电源的自动检查状态(画面显示如图4-2所示),自检完毕,控制器对外接火灾显示盘、探测器和模块进行注册(如图4-3所示),并显示注册信息 (如图4-4所示) 。至此,开机过程结束,系统进入正常监控状态。主机键盘上设有“自检”键,按下此键后系统将进行和开机时相同的声光及电源检查。
关机过程按照与开机时相反的顺序关掉各开关即可。要注意各个备电开关一定要关掉,否则,将有损坏电池的可能。


图4-1








图4-2










图4-3






图4-4
2.2 键盘操作前准备
2.2.1 键盘的命令功能和字符功能
控制器的键盘多数为双功能键,下部标识为命令功能,上部标识为字符功能。命令功能,只在监控状态下起作用,并且多数功能键受锁键功能限制;字符功能,只在进入菜单后,才可进行数据输入。
2.2.2 数据输入的一般方法
在开始输入数据时,屏幕上会有一个区域高亮提示当前数据输入的位置和范围。按下字符键,高亮和高亮区内原来显示的字符消失,从该字符开始重新输入;按“△=”或“=▽”键,高亮条消失,光标停在原高亮区显示的第一个或最后一个字符处,进入数据编辑状态。
编辑完一个数据块,按“Tab”键,下一个数据块变为高亮状态,到最后一个时返回到开始位置。不论光标位置在何处,按下“确认”键,都将所有的输入数据存储;按下“取消”键退出当前编辑状态,并不予以存储。
在进行数据输入时,画面右侧有延时光条,停止键盘输入光条逐渐缩短,持续30秒后光条消失,系统自动退出当前的数据输入状态。
2.2.3 信息查看操作的一般方法
进入信息查看状态,按“△=”、“=▽”键,可对多条信息进行上下翻页查看。
按下“确认”键屏幕显示的最上一条信息变为高亮状态,进入信息条选择状态。按“窗口切换”键可以退出选择状态。
在选择状态,按“△=”、“=▽”键逐条改变选择的高亮条。
按下“确认”键,打印该信息或显示有关该信息的更详细的内容;按下“取消”键,退回到上一级操作菜单或系统工作正常界面。
2.3 键盘解锁和锁键盘
2.3.1 键盘解锁
控制器开机默认为“锁键”状态,若进行命令功能键(除“自检”、“消音”、“记录检查”键外)操作,液晶屏显示一个要求输入密码的画面(如图4-5),此时输入正确的用户密码并按下“确认”键,才可继续操作,同时完成键盘解锁。


图4-5


2.3.2 锁键
在操作结束和值班人员离开时,应进行锁键操作。
按下“锁键”功能键,屏幕下方显示:“请确认锁键盘”(如图4-6);
按下“确认”键,锁键操作完成,此时,键盘上除“自检”、“消音”、“记录检查”键外,其它命令功能键均要求重新输入密码。

图4-6
2.4 注册信息检查
2.4.1 检查系统配置
按下“设备检查”键,屏幕显示当前系统所有配置(如图4-4)。
2.4.2 检查回路配置
在如图4-4所示的状态下按任意键,进入回路选择状态,显示系统各回路的配置情况,最上一行显示的回路高亮;按“窗口切换”键高亮消失,控制器处于回路检查状态(如图4-7)。

图4-7
在回路选择状态,按“△=”、“=▽”键可以逐条改变选中的回路(如图4-8)。

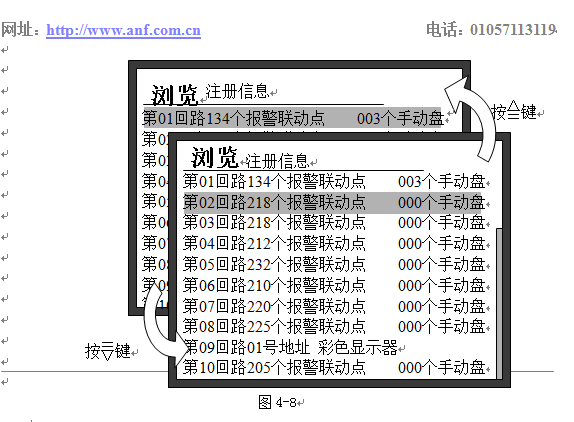

图4-8


在回路检查状态下,按“△=”、“=▽”键可以进行上下翻面(如图4-9)。


图4-9
2.4.3 检查设备信息
选中某一回路,按下“确认”键,显示这一回路注册到的各设备的信息,最上一行显示的设备高亮;按“窗口切换”键高亮消失,控制器处于设备检查状态(如图4-10)。

图4-10
设备显示内容包括:设备的本身编码、用户编号、类型、联动设备的状态(如    表示脉冲特性)和汉字注释(详细含义见设备定义一章)。如下例:
№010  010110   排烟机         一楼

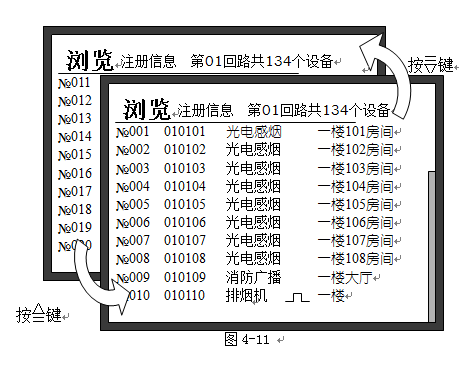

在设备检查状态下,按“△=”、“=▽”键可以上下翻页进行查看(如图4-11)。同样在设备选定状态下,按“△=”、“=▽”键逐条改变选定设备(如图4-12)。

图4-12

在选定状态下,按下“确认”键,如该设备为智能探测器,会显示探测器的动态特性曲线(如图4-13)。

2.5 信息显示与记录
2.5.1 信息显示
当控制器满足延时启动被控设备的自动联动逻辑条件时,屏幕将全屏显示延时启动设备的信息及对应被控设备的延时启动时间,并对延时时间进行倒计时,计时到零时,启动命令发出,同时屏幕上对应的显示消失(如图4-14)。




图4-15
“窗口切换”键在控制器处于分屏和全屏显示状态下都可以进行当前窗口切换(如图4-16、4-17)。


图4-16





图4-17
在分屏、全屏显示状态下,可以按信息查看的一般方法,对信息进行翻页和选中等操作,如选中智能探测器的火警信息,会显示它在火警前一段时间环境特性参数的静态曲线(如图4-18)。



2.5.2 查看运行记录
按下“记录检查”键,系统将显示运行记录信息,每条信息包括记录信息发生的时间、六位编码、类型及内容提要。
六位编码:当此条信息为外部设备信息时,此编码为用户编码;当此条信息为回路或总线信息时,此编码为回路编号或总线编号。
类型:当此条信息为外部设备信息时,此项为设备类型;若记录的是系统操作,则此项为操作类型。
内容提要:对所发生情况的简略说明,如火警、启动、动作、故障、停动、隔离、释放、动作恢复、设置、操作等。
图4-19为运行记录上下翻页的图例,当然也可以进行选中操作,这与一般信息的查看方法完全相同,不再赘述。



图4-19


2.5.3 信息的打印
在查看运行记录时,可以选中要打印的信息条,按下“确认”键就可以将记录的信息打印出来。另外,当控制器处于“即时打印”状态时,控制器还可随时将系统中的各种信息打印出来。


2.6 消音
在发生火警或故障等警报情况下,控制器的扬声器会发出相应的警报声加以提示,当有多种警报信息时,控制器按以下排序发出对应的警报声音:
   1)自动联动延时启动设备过程      (急促嘀嘀声)
   2)一般模块动作                  (缓慢嘀嘀声)
   3)气体灭火设备发生动作          (警车声)
   4)产生火警和                    (消防车声)
   5) 产生故障                      (救护车声)
按“消音”键消音指示灯点亮,扬声器终止发出警报。如再次按下“消音”键或有新的警报发生时,消音指示灯熄灭,再次发出警报声。


2.7 火警及故障的处理


2.7.1 故障的一般处理方法
故障一般可分为两类,一类为主控系统故障,如主备电故障、总线故障等;另一类是现场设备故障,如探测器故障、模块故障等。故障发生时,可按“消音”键中止故障警报声。
 若主电掉电,采用备电供电,应注意供电时间不应超过八小时,若超过八小时应切断控制器的电源开关(包括备电开关),以防蓄电池损坏。
 若系统发生故障,应及时检修,若需关机应做好详细记录。
 若为现场设备故障,应及时维修,若因特殊原因不能及时排除的故障,应利用系统提供的设备隔离功能将设备暂时从系统中隔离,待故障排除后再利用释放功能将设备恢复。


2.7.2 火警的一般处理方法
当发生火警时,应先检查发生火警的部位,并确认是否有火灾发生。若为误报警,查明原因,酌情处理;若确认为火灾发生,应立刻组织扑救工作。


2.8 设备的隔离与释放
当外部设备(探测器、模块或火灾显示盘)发生故障时,可将它隔离掉,待修理或更换后,再利用释放功能将设备恢复。


2.8.1 设备隔离
按下“隔离”键(若控制器处于锁键状态,需输入用户密码解锁),屏幕显示如图4-20所示。


图4-20


 假设需要隔离的设备为用户编码为010121的光电感烟探测器,其隔离操作应按照如下步骤进行:
 输入欲隔离设备的用户编码“010121”;
 按“TAB”键,设备类型处为高亮条;
 参照“附录二 设备类型表”,输入其设备类型“03”;
 按“确认”键存储,如该设备未曾被隔离,屏幕的隔离信息中将增加该设备,否则在显示屏上提示输入错误。


2.8.2 设备释放

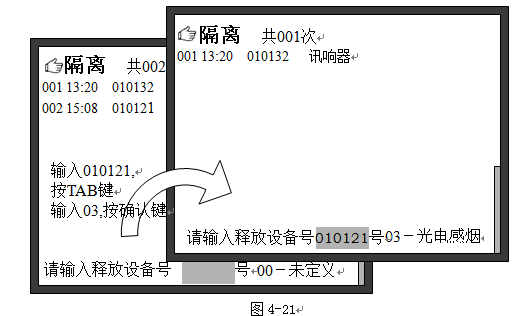

按下“释放”键(若控制器处于锁键状态,需输入用户密码解锁),屏幕显示如图4-21所示。

 输入欲释放设备的用户编码;
 按“TAB”键,设备类型处为高亮条;
 参照“附录二 设备类型表”,输入其设备类型;
 按“确认”键,如该设备已被隔离,屏幕上此设备的隔离信息消失,否则显示屏上提示输入错误。


注意:在进行“隔离”、“释放”、“启动”、“停动”等操作中输入设备的编码时,可以使用通配符“*”,表示这一位可以是0-9中的任意数字,这个功能可以使我们方便的将一类设备隔离、释放、启动或停动。例如:如果要隔离掉系统中所有的防盗探测器,我们可以在隔离操作时输入:“******”,“TAB”,“48”,这样所有防盗模块将被隔离。其中“48”为防盗模块设备类型代码,在输入此项目时不得使用通配符。


2.9 总线制被控设备的手动启动与停动操作


2.9.1 对外部设备进行手动启动操作的条件
提醒用户注意,这些外部设备都是消防专用的。错误的操作一方面可能导致不应有的损失;另一方面可能会消弱固有消防能力。操作人员应慎重使用!
对外部设备进行启动操作应符合下列条件:
1) 操作人员必须是经过本控制器操作培训的合格人员。
2) 了解所要启动设备所在的环境和控制的区域。
3) 清楚所启动设备的功能,并能接受启动本设备后所产生的结果。
总线制被控设备的手动启动和停动有利用主机键盘和利用手动消防启动盘两种方式。利用主机键盘的“启动”与“停动”键进行操作是一种通用的方法,需要现场输入被启动设备的用户编码和类型;而利用手动消防启动盘进行操作则是一种快捷专用的方法,手动消防启动盘上的手动键在安装调试时已经与需对应控制的设备进行了编程定义。
无论上面的哪一种方式,都只有控制器处于“手动允许”的状态下,才能发出手动启动命令。


2.9.2 利用主机键盘进行的被控设备启动/停动操作
按下控制器主键盘区内的“启动”或“停动”键(若控制器处于锁键状态,需输入用户密码解锁),屏幕显示如图4-22所示。
 输入欲启动或停动设备的用户编码。
 按“TAB”键,设备类型处为高亮条。
 参照“附录二 设备类型表”,输入其设备类型。
 按“确认”键,控制器发出启动或停动此设备的命令。


2.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作
要启动一个被控总线设备,首先要根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元,按下这个单元的手动键,命令灯点亮,启动命令发出;若再次按下该键则命令灯熄灭,启动命令被终止。


2.10 总线制被控设备的自动联动控制


2.10.1 实现自动联动的条件


控制器只有处于“自动允许”的状态下,才能发出自动联动启动命令。
在有人值班的情况下,应尽量采用手动方式启动总线制设备。


2.10.2 自动联动逻辑的实现
当联动公式中的逻辑关系满足时,若联动关系所关联设备无延时启动要求,控制器将自动发出启动命令,启动对应的设备;若联动关系所关联设备有延时启动要求,逻辑关系满足后,系统进行全屏延时显示,延时结束时发出启动命令。


2.11 复位功能
当火警或故障等处理完毕后,对控制器进行复位操作,操作方法为按下“复位”键,输入用户密码并确认。复位可以实现以下功能:
 清除当前的所有火警、故障和动作显示。
 复位所有总线制被控设备和手动消防启动盘上的状态指示灯。
 清除正处于请求和延时请求启动的命令。
 清除消音状态。
 清除隔离显示,但隔离标志灯不变,隔离内容依旧起作用。进入隔离和释放操作,隔离信息恢复显示。


亿杰(北京)消防工程有限公司免费提供上门检测,消防主机维修,电检消检,消防改造,喷淋移位,气体灭火,探测器清洗等。
